1技術背景介紹

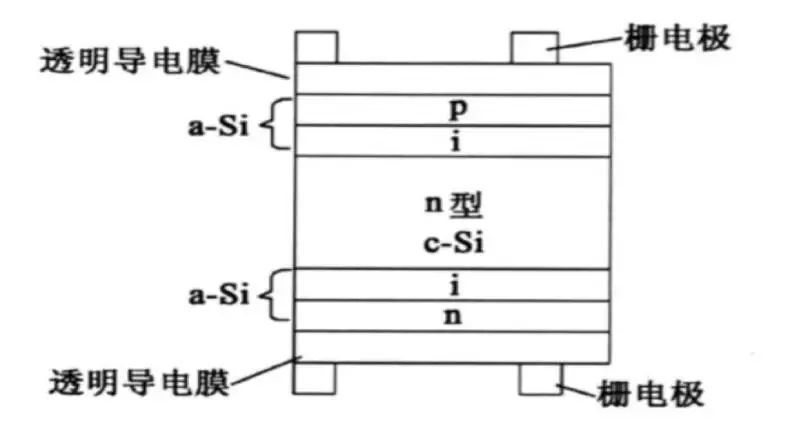

HIT電池結構
異質結HIT(Hereto-junction with Intrinsic Thin-layer)電池(同時也簡稱HJT，SHJ，SJT等)，通常以n型晶體硅作襯底，寬帶隙的非晶硅作發射極，典型結構如上圖所示。該電池具有雙面對稱結構，n型硅襯底兩側兩層薄本征非晶硅層，正面一層P型非晶硅發射極層，背面一層n型非晶硅膜背表面場;在兩側非晶硅薄層上用濺射法沉積透明導電氧化物薄膜，最后制備金屬柵極。
HIT太陽能電池的優勢
低溫工藝
由于使用a-Si構成PN結，所以能在200℃以下的低溫完成整個工序，遠低于傳統晶硅太陽電池的形成溫度(~900℃)。低溫制造工藝可以有效減少熱應力對膜產生的變形影響，加上兩側對稱的非晶硅薄膜構造，電池基底的熱損傷大大降低，有利于實現晶片的輕薄化和高效化。
高穩定性
HIT太陽電池Voc越高輸出特性的溫度依存性越小。對Voc超過700 mV的HIT電池，其溫度系數-0.25%/℃，而傳統的擴散PN結太陽電池溫度系數為0.45%/℃，降低溫度系數意味著即使在光照升溫情況下仍有好的輸出。
高效率
HIT電池獨特的非摻雜(本征)氫化非晶硅薄層異質結結構，改善了對硅片表面的鈍化效果，大降低了表面復合損失，提高了電池效率。據報道，Panasonic研發出的HIT電池實驗室效率已達到25.6%，是目前世界上轉換效率最高的商業化晶硅電池。
2技術前景
TECHNICAL PROSPECTS

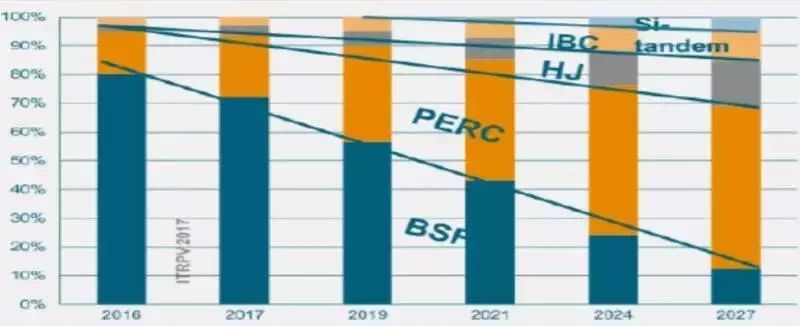

根據2017年ITRPV預測HIT電池所占份額五年內約為5%~7%，如下圖所示，
HIT電池市場占有率預測
但是隨著今年5.31政策的頒布執行，現在相對低效的電池及組件份額必然減少，屆時HIT電池因其高效率以及不斷降低的成本，市場份額有望超過之前的預測。實際上，國內很多電池制造商正積極布局HIT 技術，包括晉能、漢能、通威、江蘇愛康等，產能即將較去年大幅增加。
HIT電池產能統計

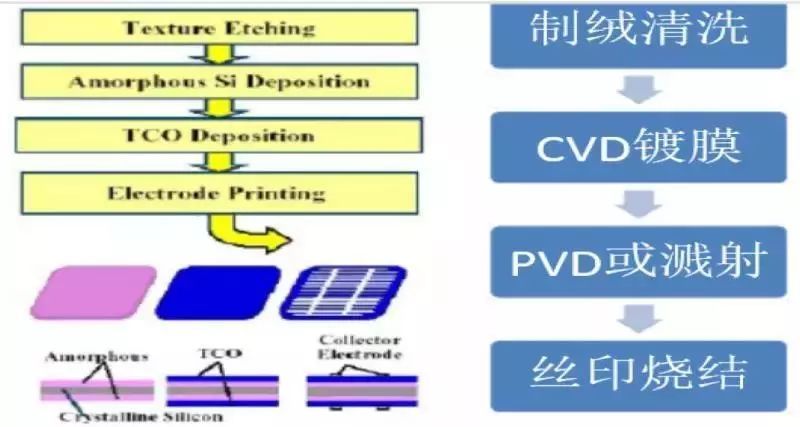

3HIT電池的制造工藝流程介紹
HIT電池制造工藝流程以簡潔著稱，其中a-Si:H薄膜的沉積是工藝技術的核心，要求氫化非晶硅膜層的缺陷態密度低、折射率高且光吸收系數低。目前，國內外文獻多采用等離子體增強化學氣相沉積法(PECVD)制備非晶硅薄膜，其他方法如熱絲化學氣相沉積技術(HWCVD)、常壓化學氣相沉積技術(APCVD)和 離子束輔助沉積技術制備a-Si:H也有研究。目前，HIT電池的電極目前主要采用絲網印刷低溫Ag導電漿實現的，降低電極的絲網印刷電阻和細化金屬線是實現太陽能電池低成本、高效率的關鍵。
HIT電池工藝流程
HIT電池技術金屬化(銀漿)發展研究
1HIT電池金屬化的核心要求
HIT電池因為其特殊的晶硅/非晶硅界面態鈍化結構，對設備、工藝、環境、操作水平等要求較常規的晶硅電池制造要高得多，金屬化(主要討論銀漿的情況)要求也必然非常高，總結起來主要是三個方面：
高電性能
對于銀漿的體電阻要求一般在5.0*10^-6——10^-5Ω.cm，需要銀漿有良好的接觸，很低的Rs和較高的FF;
良好的印刷性
目前的部分HIT電池印刷的網版開口約在40-45um，后續為了將本和提升Isc，網版的開口必然會(huì )下降到40um以下，此時需要銀漿具備很好的長期穩定印刷性;
合格的拉力
目前主要HIT電池制造廠家的拉力要求一般約是1N。而低溫銀漿是基于工藝溫度在250℃以下，沒有銀粉燒結過程，銀粉之間、銀與基材之間依靠有機樹脂相進行黏接。不同于傳統晶硅電池漿料采用高溫燒結，銀粉之間依靠表面熔融相互連接，玻璃相在一定程度上熔銀并刻蝕硅板，形成可靠黏結和歐姆接觸。因此1N的拉力要求對于低溫銀漿的是一個挑戰。
2HIT電池金屬化工藝流程及方法
目前大部分HIT電池的金屬化主要是流程是先正面印刷，然后烘干，再進行背面印刷，然后再烘干，接著進行固化，最后測試電池的各項指標，如下圖所示。
HIT電池金屬化工藝流程
其中，電池正面印刷，可以采用單次印刷，也可以采用DUP或者DP的印刷方式，其中DP的印刷方式較多，主要是為了提高高寬比，獲得優良的線型，進而得到較高的Isc，從而極大提高電池效率;而背面印刷考慮成本原因，以單次為主。網版的使用方面，除了常規的360-16um網版，無網結，380-14/430-13um高目數網版也可以使用。
烘干時間和溫度的設定會(huì )影響電極柵線的線型和黏附力，過短的時間和過低的溫度，將導致柵線的線型坍塌和黏附力偏低，并直接會(huì )導致效率偏低。固化的時間和溫度對拉力的影響較大，較低的溫度和偏短的固化時間，將導致拉力偏低。為防止對非晶硅薄膜的損失，不管是烘干還是固化，最高設定溫度最好不超過220℃ 。
低溫銀漿的儲存條件不同于常規銀漿，一般-20~-10℃條件下可以?xún)Υ?個月，常溫條件下只能儲存一周。
3HIT電池其他金屬化方法
目前HIT電池金屬化的方法主要絲網印刷為主，絲網印刷的漿料又以低溫銀漿為主，但是因為銀漿的成本占比較高，部分廠商嘗試了其他的金屬化技術，其中能夠批量量產的有賽昂(已出售給solarcity)基于銅電鍍技術進行改進的電鍍技術，取得較好的效果，但是隨著國內環保政策收緊，電鍍項目的環評審批將極其困難。
另一種金屬化方法來自于總部位于瑞士的設備制造商Meyer Burger，其于2013年向市場發布SMWT(SmartWire縮寫)技術。Meyer Burger號稱與傳統5主柵技術相比，由于銅線的截面為圓形，制成組件后可以將有效遮光面積減少30%，同時減少電阻損失，組件總功率提高3%。由于30條主柵分布更密集，主柵和細柵之間的觸電多達2660個，在硅片隱裂和微裂部位電流傳導的路徑更加優化，因此由于微裂造成的損失被大大減小，產線的產量可提高1%。更為重要的是由于主柵材料采用銅線，電池的銀材料用量可以減少80%。但是其設備造價極其昂貴，電池可靠性仍待批量驗證。

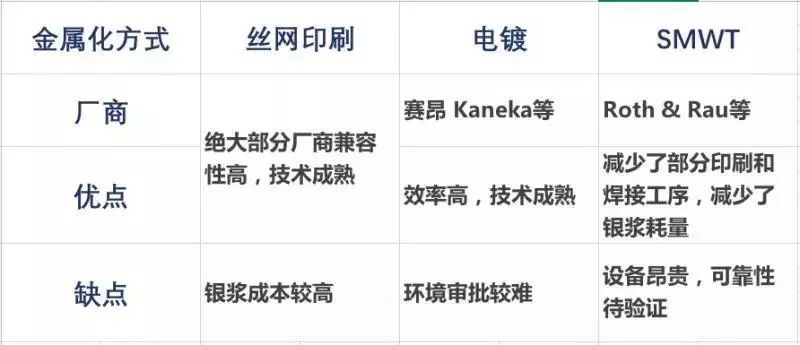

幾種金屬化方法優缺點匯總如下表所示。
HIT 電池金屬化方法優缺點比較
小結
?、?HIT電池因其高效率和高穩定性，隨著5.31政策的收緊，未來市場份額有望超過此前預測5%-7%的份額，國內的產能已然增加很多。因此建議相應的低溫銀漿開發加快步伐，在競爭對手不多的情況下，盡快搶占市場份額;
?、?HIT電池金屬化核心需求是高電性能，穩定長期印刷性，合格的拉力;
?、?HIT電池金屬可以量產的新技術有電鍍和SMWT，但是短期內，絲網印刷仍將是主流技術。
