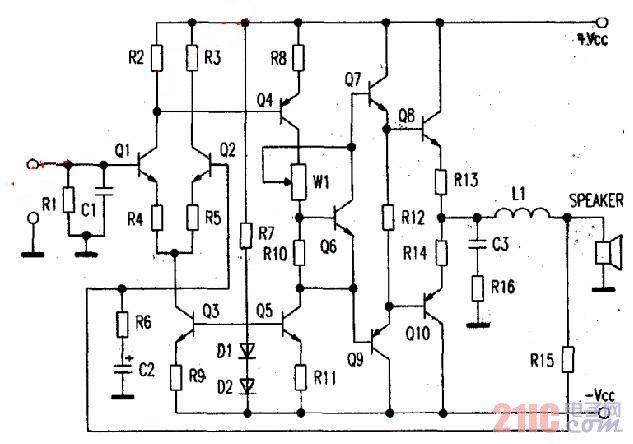

常見的OCL功放電路如附圖所示。OCL電路的工作原理在許多文章中都有介紹，這里就不再敘述了，只講一下具體的維修方法與技巧。
圖中Q6～010及R12～R14經常同時燒毀。在維修時不要盲目更換上述元件后就通電，因為此時若故障未徹底排查清楚，可能會(huì )再次燒毀。應仔細檢查前面的管子及電阻等元件是否損壞，W1是否開路或阻值變大等。然后再采取下面的方法更安全穩妥。
將新的測量過的Q6、07、Q9、R12～R14焊好，而Q8和Q10功放管集電般先不要焊接(這一點非常重要)，只焊接基極和發射極，保證直流負反饋構成回路(否則差分對管Q1、Q2不能正常工作)，或用二極管代替功放管發射結，防止由于輸出不平衡時燒毀功放管。這時一定不要接揚聲器。通電檢測輸出端的靜態對地電壓。正常值為0V±40mV，正負誤差越小越好。如偏差較大應立即關機，重新仔細檢查。若測得輸出電壓正常時，再測量Q7和Q9基極間的電壓，預調W1使其在1.5～2V之間。確認上述電壓全都符合要求后，再將功率管Q7、Q9焊好，通電調整W1測量功放電路部允的總電流應為25～30mA(或功率管集電極電流J5～20mA)。電流符合要求后即可接上揚聲器試機(注意在接揚聲器前要仔細檢查揚聲器是否損壞，以免再次燒毀)，至此這臺功放就修好了。
另外。當輸出端的靜態電壓偏差大于±50mV時，要重點檢查Q1、Q2是否配對(兩管放大系數應基本相等，誤差要小于5%)，R4、R5是否變值，重新配對和更換電阻后即可排除故障。
有些功放經常莫名其妙的燒毀，幾次修復后都使用不了多長時間。其原因大多是印刷電路布線不合理，電源線沒有按照由后向前的原則布線，使電路在大音量輸出時產生寄生振蕩，產重時就會(huì )燒毀功放。應按布線原則予以糾正，后面的線要盡量粗短。之后才可照上述方法進行修復。
