防雷器前無斷路器；
防雷器前加斷路器。
看到這里很多人就蒙圈了，防雷器前加一個斷路器有什么作用？
▲防雷器前加裝了斷路器
電涌保護器（SPD）按核心元器件分為兩類：限壓型SPD(氧化鋅MOV）和開關型SPD(氣體放電管）。由于限壓型SPD元器件的自身特性，在一次大的雷擊、暫時過電壓或劣化的條件下，它會(huì )出現短路失效。短路失效的SPD會(huì )發生起火，為了保護配電線路的安全以及供電連續性，需要在SPD前端安裝一個開關，在SPD出現短路時及時地切斷SPD支路，避免起火引發更大的事故。
這個開關，也叫做SPD的后備保護裝置。主要起到在電涌保護器短路失效時分斷SPD支路，保護配電線路的作用。后備保護裝置并不限于斷路器，傳統使用斷路器、熔斷器，目前市場上還有SPD專用的后備保護裝置，性能優于斷路器和熔斷器。
對所配斷路器的要求：在額定電流下施加20個標準的8/20微秒和1.2/50微秒測試脈沖時，斷路器不脫扣。電涌器短路時斷路器要動作。
斷路器的選型：電涌器每極都必須設置保護，斷路器的分斷能力必須大于該處的最大短路電流。

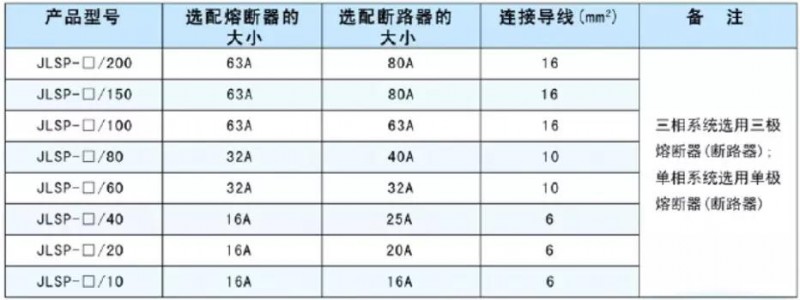

▲某品牌防雷器前熔斷器和斷路器選型表
有人又要問了，雷電流通過時低壓斷路器的觸頭會(huì )不會(huì )發生問題？
不會(huì )，因為雷電流的時間極短，應該在納秒級，這是從浪涌保護器的反應時間來判斷的。在這么短的時間里低壓斷路器不會(huì )動作，也應該不會(huì )對它的觸頭有影響。
