1. 跟蹤系統的結構
在實際電站前期設計方案中，電站投資商會(huì )根據不同項目的地形、氣候等實際狀況以及分析跟蹤系統的優勢和劣勢，從而選擇最終方案?，F在，我們就來先分別分析一下單排獨立系統和聯動跟蹤系統的特點：
1）單排跟蹤系統
基于其單軸特性，單排跟蹤系統不受東西方向地形約束，能很好地適應不規則地形
盡管每一排跟蹤系統都配有單獨電機、回轉與控制箱的成本相對較高，但現場障礙物較少，有利于后期運維
2）聯動跟蹤系統
聯動跟蹤系統為二元輪廓，項目設計人員需要綜合考慮東西與南北兩個方向的地形，這樣就導致在很多實際項目中，需要進行場地分級或額外增強聯動系統
聯動跟蹤系統可使用單個驅動和控制系統，帶動較多的組件，高達400kW，從而提供較低成本的解決方案
綜上所述，最適合沙漠地形的產品不一定同樣適用高山或平原，而必須根據實際電站項目“對癥下藥”，以下我們就來介紹一下中信博目前所研發出的不同跟蹤系統。
2. 中信博跟蹤系統系列
為了滿足全球光伏市場不同場景下的應用需求，中信博新能源自主研發并不斷豐富其跟蹤系統的產品線，現已擁有以下三種不同性能的跟蹤系統：
全自動雙備份跟蹤系統ArctrackerPro - 聯動跟蹤系統，具有一個主系統和一個備份系統，以增強系統的穩定性
天智跟蹤系統SkySmart - 單排獨立跟蹤系統，擁有行業最大南北坡度20%，能很好地應用于條件苛刻的光伏電站。同時，天智所具有的“四點安裝”方式能確保組雙面組件背面無遮擋，使其成為雙面組件的最佳選擇
天際跟蹤系統Skyline – 單排獨立跟蹤系統，單排組件豎裝，貼近地面，使得系統的抗風能力更強，是不規則土地電站的最佳選擇
相比較于光伏行業內其他制造商，中信博新能源不僅深刻地掌控了不同跟蹤系統的結構特征，并且能依此自主設計、制造、測試與應用以上不同三種類型的跟蹤系統。
3. 天際跟蹤系統：融合了所有單排獨立跟蹤系統優點
中信博擁有豐富的不同類型跟蹤系統研發經驗和整個項目生命周期的實戰經驗，且深知不同類型的跟蹤器所具有的優缺點?；诖?，我們提煉了所有系統的優點，并運用在Skyline開發中，旨在提高光伏系統的可靠穩定性、降低整個系統的成本，為投資商提供更高的投資回報率。在此，我來解說一下Skyline具有的四個顯著競爭優勢：
1.采用組串自供電，無需專門外接電源
2.每兆瓦減少了約20%的立柱數量，直接節省了基礎材料與安裝成本
3.面板之間無間隙，大幅度提高了土地利用率
4.采用特別設計的主梁，對不通系統的靜態、動態與氣動彈性穩定性的分析，而得出主梁的截面規格
其中，第四個特征作為第二與第三個特征的前提條件，我們將在下文中進行詳細介紹。在所有跟蹤系統組件中，主梁的成本最高，其成本直接占整個結構成本的40%以上。因此，我們做了大量針對于系統主梁的技術分析和優化工作。
平單軸跟蹤系統承受扭矩和彎矩載荷，這兩種載荷對整個跟蹤系統產生組合應力，以下圖1說明了彎矩和扭矩以及兩者組合應力，均在天際主梁的允許應力范圍之內。

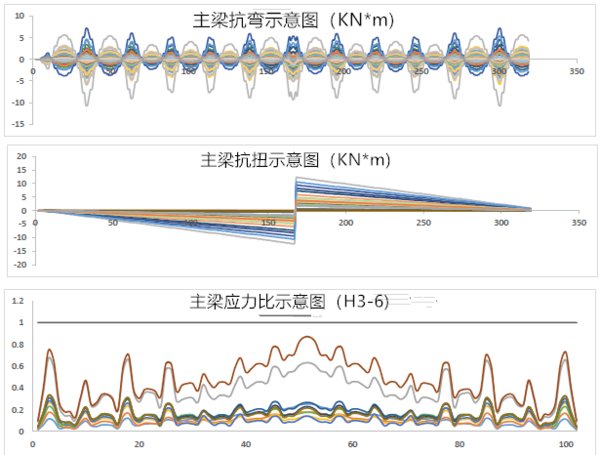

圖1 – 主梁的典型彎曲與扭轉載荷以及當前允許應力（來自中信博專有ArrowOne結構計算軟件）
通過諸多不同地區、不同規模和不同形式電站的經驗總結，中信博已掌握了主梁受扭轉與彎矩的各種情況，并針對性地響應這些要求，定制設計了一種特殊主梁。如此來說，雙排豎放的跟蹤系統對于風扭的影響更敏感，而單排豎放的跟蹤系統則受彎更敏感。
現在，我們已經將中信博最新開發的低成本、輕材質主梁應用于天際跟蹤系統，它使得整個跟蹤系統更具有經濟性，優化了光伏系統的綜合安裝成本。在這篇文章中，我們就不逐一進行解說和展示了。值得一提的是，作為中信博高性?xún)r(jià)比的獨立式跟蹤產品，天際已經成功進入了東南亞、拉美等市場。未來，還將被應用于更多其它光伏市場。
