一、 常見金屬導熱系數及散熱器材料選擇
1、 常見金屬導熱性和散熱材料的選擇，下表為常見金屬的導熱系數表：

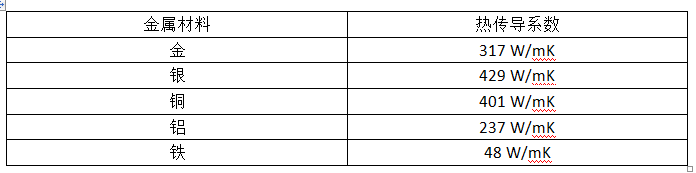

表1常見金屬的導熱系數表
金屬材料 熱傳導系數
金 317W/mK
銀 429W/mK
銅 401W/mK
鋁 237W/mK
鐵 48W/mK
由上表知，銀導熱性最好，銅、金次之，然后是鋁，而散熱器通常用鋁來制作主要因為：相較于金、銀、銅而言，鋁的重量輕、價格便宜而且耐腐蝕、利用加工設備可以制成各種復雜的形狀，能滿足電子電力行業對散熱器的諸多要求，因此被認為是制作散熱器的最佳材料。

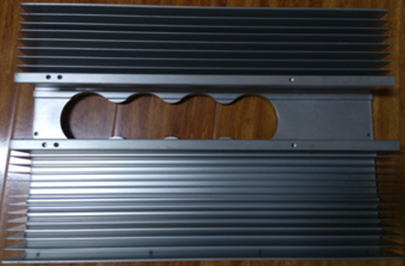

圖1散熱器實物圖
二、 熱傳導和熱均衡

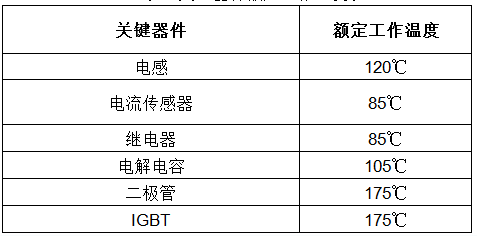

表2關鍵器件額定工作溫度表
關鍵器件 額定工作溫度
電感 120℃
電流傳感器 85℃
繼電器 85℃
電解電容 105℃
二極管 175℃
IGBT 175℃
逆變器中的元器件都有其額定工作溫度，如果逆變器散熱性能差，隨著逆變器持續工作，元器件的熱量傳遞不到外界，其溫度就會(huì )越來越高。溫度過高會(huì )降低元器件性能和壽命，為了保持逆變器內部元器件工作溫度在額定溫度范圍內，保證其效能和使用壽命，就需要導熱材料把逆變器內部熱量傳遞出來，
從熱傳導角度來講，逆變器內外溫度越均衡，即內部發熱元器件和散熱器、外殼溫度越接近，其熱能傳導性越好。如果逆變器外冷內熱，意味著逆變器散熱性能不優。這就類似保溫杯與普通水杯的關系：

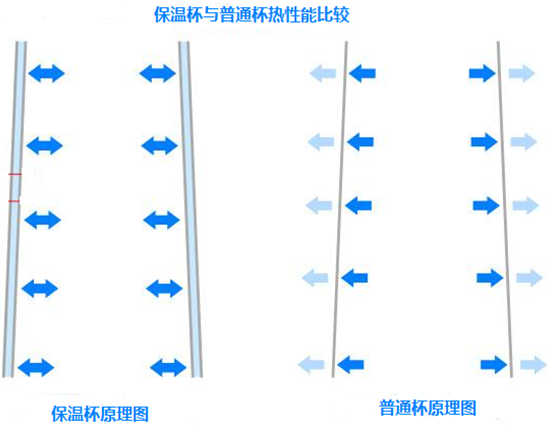

圖2水杯散熱原理圖
眾所周知裝有相同溫度熱水的杯子，普通杯比保溫杯散熱快，杯壁也比保溫杯杯壁燙。這是因為保溫杯內外壁之間為真空，無導熱介質，因此外壁溫度低，內部熱量散不出去，達到保溫效果；普通杯的杯壁為單層，能較好的傳遞內部熱量，因此外壁發燙但降溫比保溫杯更快。
逆變器的散熱原理與單層杯散熱原理類似，能將逆變器內部元器件的熱量快速地傳遞出來，達到迅速降低逆變器內部元器件溫度的目的，逆變器提高工作和使用壽命。
由上可知良好的散熱性能對于逆變器十分重要，下面就具體講解逆變器發熱和散熱的基本原理。
三、 逆變器散熱和散熱設計

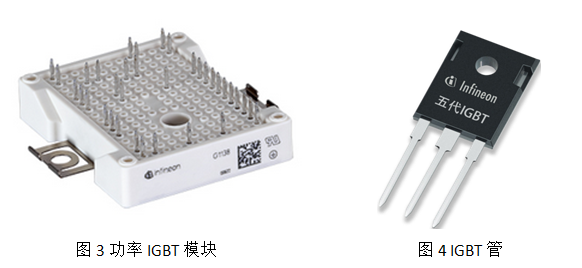

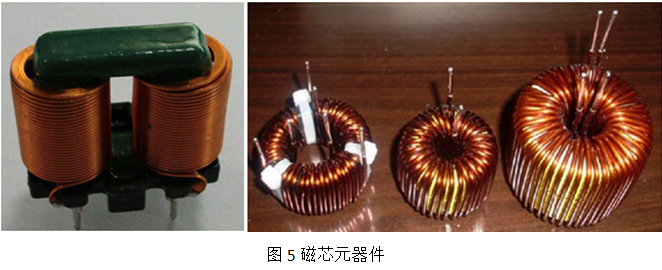

1、電路中，有源元器件只要通上電流就會(huì )有熱量產生。逆變器中主要發熱器件有：開關管（IGBT、MOSfet）、磁芯元件（電感、變壓器）等。因此，為了保證元器件能在額定溫度下工作，系統的散熱能力非常重要。
2、逆變器工作時發熱是不可避免的，例如一臺5kW的逆變器，一般系統發熱功率大約是逆變器總功率的2.5%，其熱損耗約為125W。因此系統散熱降溫十分重要，針對小型戶用系統，業界通常使用自然散熱方式。
3、要使得散熱性能優異，可以由以下幾點實現：
?、?span id="jllh5r3" class="Apple-tab-span" style="white-space:pre"> 散熱面積越大效果越好

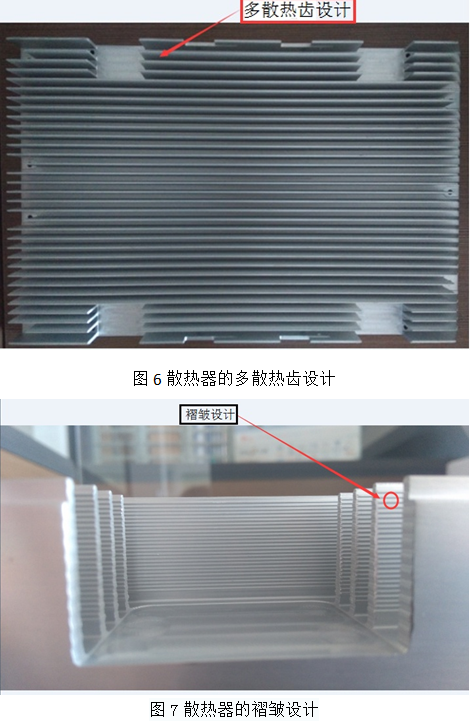

例如5kW逆變器發熱功率為125W，按照60℃時自然冷卻可承擔最大熱流密度為0.05W/cm2算散熱面積至少約為0.25m2，為了保證體積不變，增大散熱器表面積，散熱器表面采用多散熱齒加褶皺設計，這樣就使散熱器與空氣接觸面積增大，有利于快速散熱。
?、?span id="p3hvtpx" class="Apple-tab-span" style="white-space:pre"> 外殼-散熱器緊密對接結構

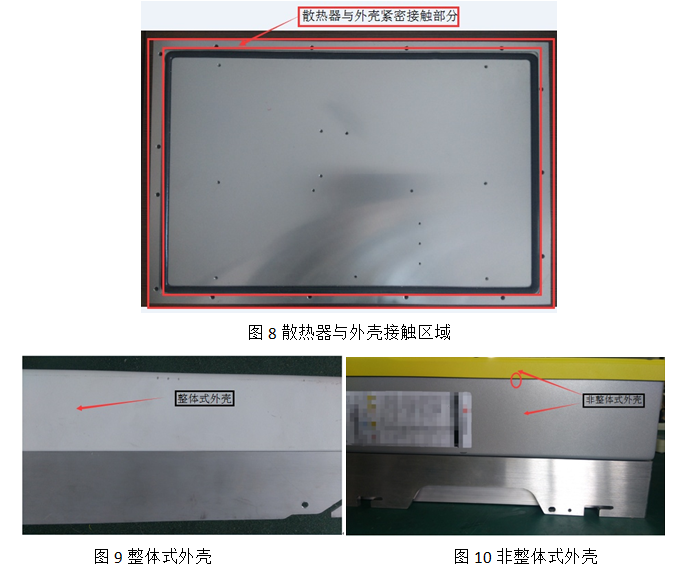

逆變器外殼為鋁合金，具有良好的導熱性。如上圖，采用整體式外殼結構，散熱器與外殼通過較大面積直接緊密連結，元器件的熱量能通過散熱器直接傳遞到鋁合金外殼上，形成了器件→散熱器→外殼→空氣的散熱路徑。
另外，元器件的熱量又能通過逆變器內部空氣傳導到外殼，再經過外殼發散到外部空氣中。形成了器件→內部空氣→外殼→外部空氣的又一條散熱路徑。
采用非整體式外殼，殼體和散熱器之間需要兩次連接，接觸不緊密。因此，參與散熱的只有散熱器和一小部分中間殼體，上部殼體不參與散熱，使整體散熱性能大幅降低。
從上面可以看出，采用整體式外殼結構，散熱器與外殼直接緊密連結，讓鋁合金外殼通過兩條路徑參與散熱，因為更多參與散熱，所以逆變器外殼溫度相對較高，這一現象的好處在于——外殼良好的導熱性，把逆變器內部熱量通過殼體更快的傳遞出來，從而降低了逆變器內部溫度和元器件溫度，從而保證了元器件和逆變器更長的使用壽命。

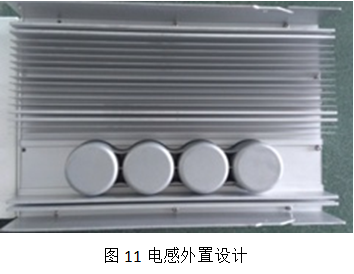

?、?span id="bffrhdd" class="Apple-tab-span" style="white-space:pre"> 電感外置設計
如上圖所示，電感外置的結構設計可以將將發熱器件功率電感外置，降低機箱內溫度。電感獨立高效散熱。
四、 逆變器外殼發熱和燙手原因
1、 為了更好、更快地降低元器件溫度，保證元器件更長的使用壽命，采用整體式外殼與散熱器緊密接觸的設計，使外殼成為系統散熱的重要組成部分，散熱性能加強，外殼溫度較高，這屬于逆變器工作的正?，F象。
2、 體感溫度：人體的體感溫度在36℃左右，會(huì )有溫熱感；在45℃左右會(huì )有燙熱感；在50℃左右長時間接觸會(huì )有燙疼感；在60℃時長時間接觸會(huì )形成燙傷。
因為逆變器散熱的需要和工作環境（戶外陽光直射）的特殊性，安規標準規定逆變器外殼溫度不能超過70℃，夏天外部環境溫度為40℃時，外殼溫度一般在55℃～60℃之間，因此人觸碰到逆變器外殼時就會(huì )有發燙的感覺。
五、 總結
從上面元器件溫度和壽命的關系，以及逆變器散熱結構的原理兩個主要角度分析，外殼成為系統散熱器件的一部分，能分擔元器件的部分熱量。雖然外殼溫度升高，出現發熱，但是逆變器內部元器件溫度會(huì )降低得更多！更快！從而保證元器件和逆變器更長的使用壽命和正常的工作。
一般外殼溫度在45℃～55℃之間，在夏天外界溫度達38℃，逆變器多數情況下外殼溫度在60℃左右（安規標準逆變器外殼溫度不超過70℃），觸碰逆變器外殼就會(huì )有燙手的感覺。但即使出現發熱，也不會(huì )造成燙傷。
