山地光伏電站

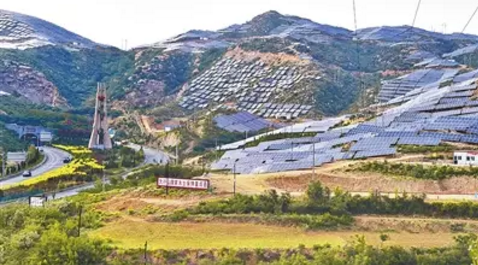

隨著光伏電站的主戰場由西北荒漠戈壁轉向寸土寸金的中東部地區，光伏電站只能上山、下水、爬上屋頂。光伏場區不在是以前的平坦地勢，而是以山地、丘陵、塌陷地為主。那這類電站，與我們經驗中的平坦電站有什么區別呢？

難點一丨光伏陣列布置分散，光伏區面積大

光伏陣列要全部利用山體的南坡進行布置，北坡、山溝和耕地都不能利用，120兆瓦光伏區綜合占地幾十平方公里，處理缺陷時查找和定位故障很困難。

應對策略：利用多層級地圖準確定位

第一層級：光伏區發電單元分布地圖。

在巡檢道路上加上光伏區陣列分布地圖，并將關鍵信息標識清楚，使運維人員能快速、準確找到目標光伏陣列；

第二層級：發電單元內光伏方陣布局圖

每一個光伏發電陣列內繪制逆變器、匯流箱分布圖，張貼在每一個發電單元的像是變壓器外，方便運維人員根據地圖迅速找到故障的匯流箱或者逆變器；

第三層級，組串、支架編號圖

在每一個光伏組串、支架上標記唯一編號，根據編號，方便運維人員能夠迅速定位到故障光伏組串。

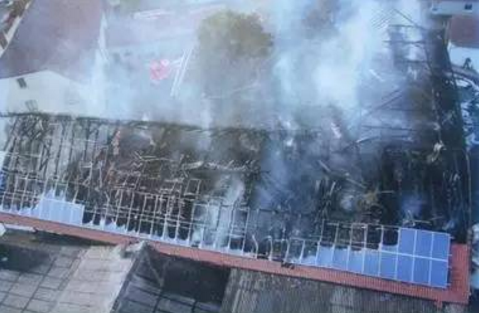

難點二丨安全大如天，光伏區防火是重中之重

山地光伏區灌木植被茂盛，周?chē)懈?、?shù)林、墳地，冬春季節防火壓力大。

應對策略：

首先，在光伏的入口和制高點安裝攝象頭，對光伏區情況進行監控；

第二，加大宣傳，與當地鄉、村建立聯動機制；

第三，每年秋季對光雜草進行清理；

第四，在火災高發期，比如春節期間、清明節和春耕期，增加臨時用工，對光伏區范圍內進行不間斷巡查，嚴防死守進行防火。

難點三丨光伏區發，配電設備多，要關注每個設備的狀況

運維的最高境界是“防患于未然”!即設備在發生故障前，及時發現苗頭，從而避免設備故障的發生。這比設備發生故障后再維修會(huì )更加有效。

120兆瓦共有139個光伏發電陣列，集中式逆變器80臺，組串式逆變器1680臺，直流匯流箱958個，交流匯流箱297個。如何關注每個設備的健康狀況，保證他們不出故障？

應對策略：

監控巡檢：每天通過監控后臺對光伏區設備進行巡屏兩次，發現停運或者故障設備后，通知檢修人員立即處理；

人工巡檢：檢修人員對光伏區箱變、逆變器進行巡檢，每月兩次，發現隱患及時處理；

定期體檢：每年定期停電檢修，對箱變、逆變器、匯流箱等連接電纜進行發熱檢查和螺栓緊固；

建立檔案：對每臺設備進行臺賬管理，分期、分區建立設備臺賬，記錄設備的消缺、異動、試驗、檢修、修理等信息。

難點四丨光伏區地形復雜、坡度大

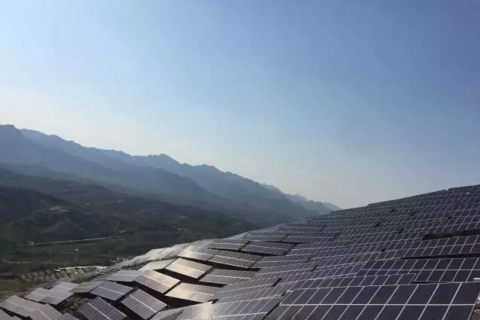

適合建設光伏陣列的35°以下山地資源有限，很多光伏陣列都安裝在坡度大于45°的山坡上，這樣就給光伏組件的清掃和雜草清理等維護工作工作帶來很大難度。

應對策略：

光伏區防火割草也委托給勞務分包公司，采用便攜式割草機與人工割草相結合進行作業，陡坡作業人員佩戴安全繩;

組件清潔承包給專業勞務公司，根據不同區域的地形，采用便攜式水洗和人工清掃相結合進行作業。

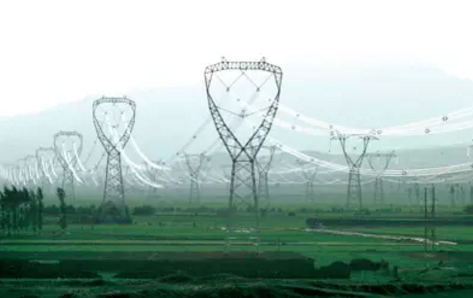

難題五丨架空線路、電纜線路長

110kV架空線路21公里，35kV架空線路10公里，35kV直埋電纜43公里，直流電纜和低壓交流電纜上百公里，電纜分布范圍廣，埋設地形復雜。

應對策略：

服務外包：對110kV和35kV架空線路維護、試驗等專業性強的工作，承包給有資質的專業公司；

做好檔案、標識：35kV直埋電纜，直流電纜和低壓交流電纜埋設路徑上除了埋設電纜標識樁外，還用GPS留下路徑坐標，把路徑坐標形成電子版保存。

難題六丨巡檢道路及光伏圍欄等輔助工程多

由于光伏發電陣列布置分散，每個發電陣列都有檢修道路相互連接，檢修道路達50公里。每年雨季到來后，在雨水的沖刷作用下，都會(huì )對場區道路產生不同程度的水土流失。

每個發電陣列都有圍欄與非生產區隔離，圍欄達110多公里，容易遭到人力或者畜力的破壞。

應對策略：

對巡檢道路中的大坡度進行硬化，路邊設有排水渠；對巡檢道路的低洼處和雨水匯集處修排水溝，防止水土流失；三期圍欄網與圍欄立柱的連接，更換固定抱箍進行加固。
