隨著中國能源結構的快速轉型，儲能技術作為靈活調節資源和潛在的主動支持手段，已成為新型電力系統應對電網安全挑戰的關鍵。

目前有跟網型儲能技術和構網型儲能技術。隨著風電、光伏發電在電力系統中占比的逐步提升，電力系統的運行模式發生深刻改變，特別是在西藏、新疆、甘肅、寧夏在新能源高占比、電網相對薄弱的地區，以及依托沙漠、戈壁、荒漠地區建設的新能源大基地送端，面臨著多場站短路比過低、寬頻震蕩、慣量水平低、電壓和功角穩定性差等問題。因此，構網型儲能是目前是行業目前關注的熱點，南瑞繼保、華為、陽光電源、科華數能等主流廠家均推出具備構網能力的儲能設備，在部分項目中已得到應用。

那么什么是構網型儲能技術？它與跟網型儲能技術又有什么區別？

跟網型技術

跟網型儲能系統本質上是電流源，它自身無法提供電壓與頻率的支撐，必須依賴電網的電壓和頻率來運行。因此，跟網型儲能系統無法獨立支撐電網系統，只能在電網存在的情況下工作。跟網型儲能系統通常用于補充電網的瞬時功率需求，提高電網的穩定性和可靠性。

跟網型儲能系統技術原理是指儲能系統作為一個電流源，其工作狀態依賴于電網的電壓和頻率。在跟網模式下，儲能系統的變流器會(huì )跟隨電網的相位信息，通過鎖相環（PLL）測量并網點（PCC）的相位信息，從而實現與電網的同步。這種控制模式下，儲能系統無法獨立提供電壓和頻率的支撐，因此在電網存在的情況下才能工作。跟網型儲能系統通常用于補充電網的瞬時功率需求，提高電網的穩定性和可靠性。

構網型技術

構網型儲能系統本質上是電壓源，它能夠內部設定電壓參數，輸出穩定的電壓與頻率。構網型儲能系統不僅可以并網運行，還可以離網運行，對電網的支撐能力較強。由于其電壓源的特性，構網型儲能系統能夠有效改善新型電力系統的短路容量和轉動慣量缺失等問題，因此在新型電力系統中具有重要的應用前景。

構網型儲能系統技術原理是指儲能系統作為一個電壓源，能夠內部設定電壓參數，輸出穩定的電壓與頻率。構網型變流器采用與同步發電機類似的功率同步策略，不需要借助鎖相環便可實現同步。在系統強度弱、物理慣性低的電網中，變流器宜采用構網控制。構網型變流器還能為系統提供虛擬慣性和阻尼，即使在沒有外部電網相位信息的情況下，也能獨立工作。隨著新能源和電力電子設備的滲透率增加，電力系統的慣性減小、系統強度變弱，構網控制技術可以提高變流器的電壓、頻率支撐能力，增強電力系統穩定性。

兩種技術的區別

跟網型和構網型儲能系統的主要區別在于它們的電源屬性和控制方式。跟網型本質為電流源，自身無法提供電壓與頻率支撐，必須依賴電網電壓和頻率，無法支撐系統；構網型本質為電壓源，內部設定電壓參數信號輸出電壓與頻率，既可并網也可離網運行，對電網支撐能力強。

此外，跟網型變流器在弱電網中存在穩定性問題，而構網型變流器則能夠在弱電網中提供穩定的頻率支持，有助于提高電網的穩定性。

跟網型儲能系統適用于那些電網穩定性較好，不需要額外提供電壓和頻率支撐的場合。而構網型儲能系統則更適合于新型電力系統，尤其是在新能源比重較高、電網穩定性較差的地區，如西北地區，以及新疆、西藏等電網較弱的省份。

構網型PCS與跟網型儲能PCS區別

1.跟網型PCS，主要控制交流測電流，通過鎖相環跟蹤現有電網電壓相角，隨后經過坐標變換及PWM調制環節后形成控制信號并反饋回開關管。

跟網型PCS控制結構鎖相環技術現階段相對成熟，因此可在系統確定電流和最大功率點的條件下對系統進行控制。但控制所依賴的鎖相環技術雖相對成熟，仍存在被動地獲取電網提供穩定的頻率和電壓參考值才能正常工作，且自身控制回路穩定性要弱于構網型儲能回路，無法起到主動支撐系統的作用。

2.構網型PCS不同于跟網型控制利用鎖相環對電網進行同步，構網型PCS在內部設定電壓參考信號，經過功率計算模塊及頻率下垂控制后與電網其余部分同步。類似于同步發電機控制，不依賴外部電壓參考信號。

構網型PCS具備沒有外界發電供給條件下調動自身運行實時調整輸出能力，通過功率輸出調整保持電壓輸出，形成電壓源并網，并保持系統穩定，另在沒有剛性電壓源的弱電網中可形成一個獨立電網。但是構網型PCS過流能力由1.5倍提升至3.0倍，故成本較跟網型大幅增加。

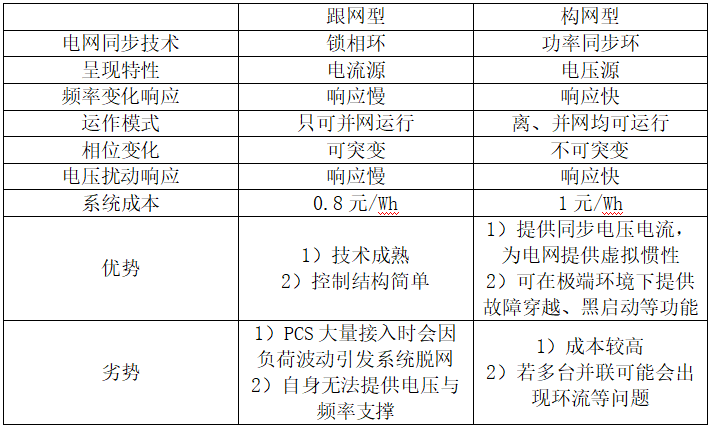

跟網型與構網型技術對比及優劣勢分析

發展趨勢

構網型儲能作為新興技術，行業仍處于探索的階段，電網的需求尚未明確，相關的規程規范尚未建立，儲能系統標準配置和做法尚未統一，但構網技術是支撐新型電力系統建設的“剛需”，下一步，構網型儲能在單體PCS的過載能力、控制算法、仿真建模等方面將會(huì )進一步進行技術提升和優化，滿足不同電網或地區差異化的構網要求。
